Makineniz neden titriyor?

Beş soruyu yanıtlayın; olası nedenleri sıralayalım ve sonucu teklif formuna tek tıkla aktaralım.

Makinem Neden Titriyor? Teşhis Sihirbazı

Döner ekipman için altı hizmet, tek ekip

Yerinde Balans (Saha Balansı) Rotorları sökmeden, kendi yataklarında ve çalışma devrinde tek veya çift düzlemde dinamik balans. ISO 21940-11 · tek / çift düzlem Kestirimci Bakım Titreşim, sıcaklık ve ultrason verileriyle arızaları oluşmadan önce tespit eden periyodik durum izleme programları. ISO 17359 · ISO 20816-3 Titreşim Analizi FFT spektrum, zaman sinyali, zarf (envelope) ve faz analizi ile titreşimin kök nedeninin teşhisi. FFT · zarf · faz analizi Lazer Kaplin Ayarı Motor-pompa, motor-redüktör ve tüm kaplinli makinelerde lazer ile hassas mil hizalama. Lazer ölçüm · yumuşak ayak Termal Kamera Analizi Elektrik panoları, motorlar, rulmanlar ve mekanik aksamda kızılötesi termografi ile sıcak nokta tespiti. Kızılötesi termografi · ΔT Ultrasonik Muayene Rulman yağlama durumu, basınçlı hava kaçakları ve elektriksel deşarjların ultrason ile tespiti. Havadan ve yapı kaynaklı ultrason

Neden balans makinesi yerine sahada?

Atölyede dengelenen bir rotor, yerine takıldığında kaplin, kasnak ve yatak boşlukları yüzünden yeniden titreyebilir. Saha balansı makineyi kendi yataklarında ve çalışma devrinde düzeltir.

Rotor sökülmediği için vinç, nakliye ve atölye bekleme süresi ortadan kalkar. Tek düzlemli bir fan çoğu zaman aynı gün devreye döner.

Balanstan önce titreşimin kaynağını doğrularız. Sorun hizasızlık, gevşeklik veya rulman ise bunu raporda açıkça yazarız.

Yerinde Balans (Saha Balansı)

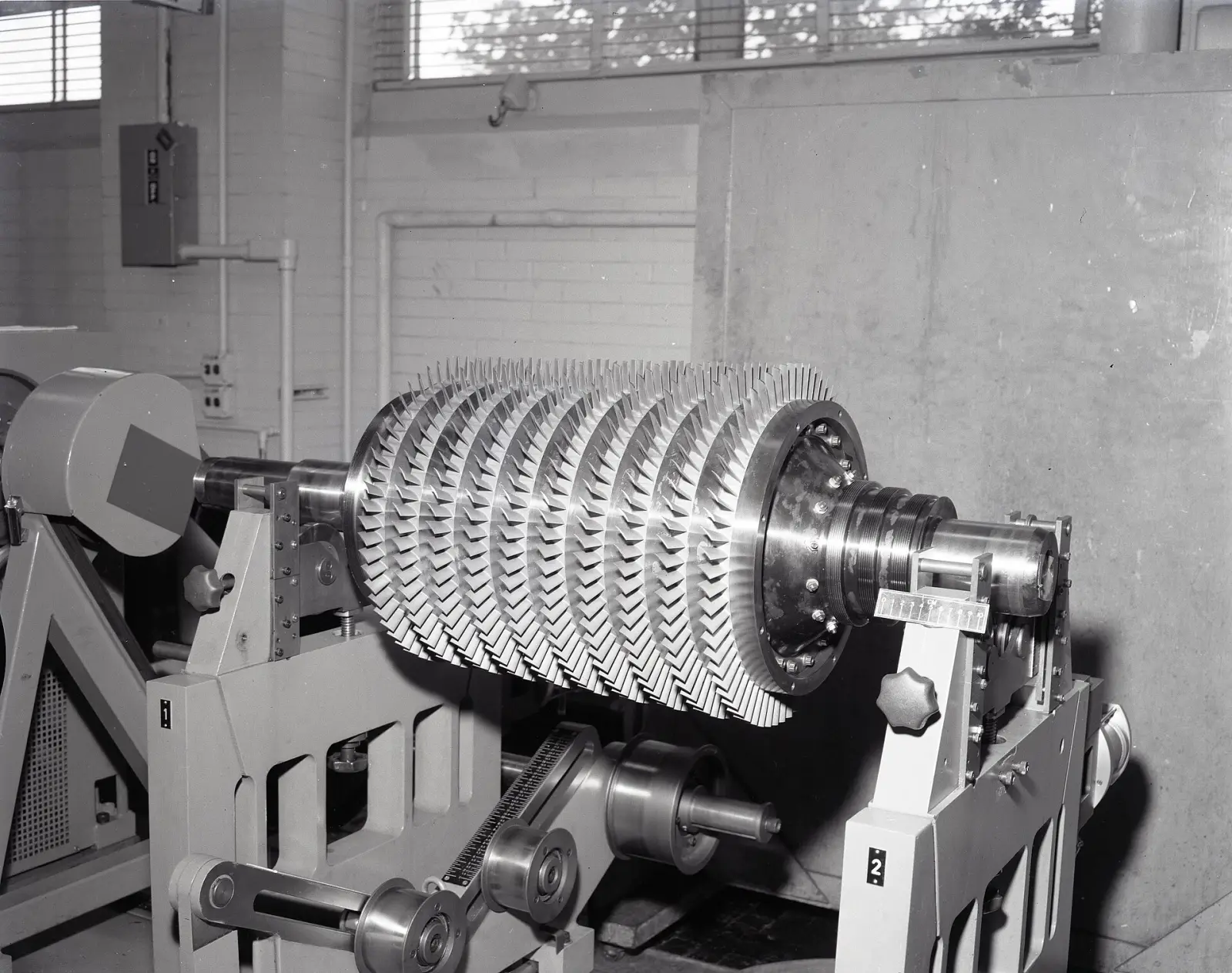

Balans makinesine yerleştirilmiş çok kademeli kompresör rotoru — U.S. National Archives (NARA) · Public domain

İş bitiminde elinize geçen rapor

Her saha balansı, ölçülebilir bir önce/sonra raporuyla kapanır. Aşağıdaki sayfa temsili değerlerle hazırlanmış bir örnektir.

Keşif / Teklif Al

Saha Balans Raporu

Örnek — temsili değerler, gerçek müşteri verisi değildir

APEX MACHINE RELIABILITY SOLUTIONS

Ekipman: Aspiratör fanı, tek düzlem
Çalışma devri: 1480 rpm
Hedef: ISO 21940-11 G6.3
Değerlendirme: ISO 10816-3, Grup 2, rijit

Ölçüm noktası	Önce	Sonra
NDE · H	8,4	1,1
NDE · V	6,1	0,9
DE · H	7,2	1,0
DE · A	1,8	0,7

Spektrum, önce

Spektrum, sonra

Uygulanan düzeltme: 38 g ∠ 212°
ISO bölgesi: D → A

Bir saha ziyaretinin dört adımı

Her işte aynı sıra izlenir; sonuç ölçümle doğrulanmadan iş kapanmaz.

Ön ölçüm

Yataklardan yatay, dikey ve eksenel titreşim; genel seviye, spektrum ve faz ölçülür.
Teşhis

Sorunun gerçekten dengesizlik olup olmadığı doğrulanır; hizasızlık, gevşeklik, rezonans ve rulman kusurları ayrıştırılır.
Düzeltme

Deneme ağırlığı ve etki katsayısı yöntemiyle tek veya çift düzlemde balans; gerekiyorsa lazer ayar.
Rapor

Önce/sonra değerleri, ISO bölge sınıflandırması, uygulanan ağırlıklar ve öneriler raporlanır.

Sahada kullandığımız hesaplar, tarayıcınızda

Balans vektörü, ISO toleransları, rulman ve dişli frekansları, rezonans ve arıza spektrumu deneyleri. Ücretsiz, kayıt gerektirmez; veriler cihazınızdan çıkmaz.

Laboratuvarı Keşfet

Makinem Neden Titriyor? Teşhis Sihirbazı Beş soruyu yanıtlayın; titreşimin olası nedenlerini sıralayalım ve doğru hizmeti önerelim. Sihirbaz Titreşim Arıza Spektrumu Simülatörü Dengesizlik, hizasızlık, gevşeklik, rulman ve dişli kusurlarının zaman sinyali ve spektrum imzalarını karşılaştırın. Deney Rezonans ve Kritik Hız Simülatörü Doğal frekans ve sönüm oranına göre titreşim büyütme faktörünü ve faz kaymasını devirle birlikte izleyin. Deney Tek Düzlem Balans Hesaplayıcı Deneme ağırlığı yöntemiyle düzeltme kütlesi ve açısını hesaplayın; vektörleri polar grafikte görün. Hesap Çift Düzlem Balans Hesaplayıcı İki yatak ve iki deneme koşusu verisiyle her iki düzlem için düzeltme ağırlıklarını hesaplayın. Hesap Kayış ve Dişli Frekansları Kayış geçiş frekansı, kasnak devirleri, dişli kavrama frekansı ve yan bantları hesaplayın. Hesap Fazsız Balans Hesaplayıcı: 4 Koşu Yöntemi Faz ölçmeden, yalnızca titreşim genliğiyle tek düzlem balans: deneme ağırlığını 0°, 120° ve 240°'ye takıp düzeltme ağırlığını bulun. Hesap Statik ve Çift (Moment) Dengesizlik Ayrıştırma İki düzlem düzeltme ağırlıklarını statik ve çift (moment) bileşenlerine ayırın; dengesizliğin türünü ve tek düzlemin yetip yetmeyeceğini görün. Hesap ISO 21940-11 Balans Toleransı Hesaplayıcı Kalite sınıfı (G), rotor kütlesi ve devirden izin verilen artık dengesizliği (Uper) hesaplayın. Hesap Endüstriyel Balans Makineleri ve Makine Seçimi Rotorunuza uygun balans makinesi tipini, kapasiteyi, düzlem sayısını ve hedef artık dengesizliği bulun; makine tiplerini öğrenin. Hesap ISO 10816-3 Titreşim Şiddeti Değerlendirme Ölçtüğünüz mm/s RMS değerini makine grubu ve temel tipine göre A/B/C/D bölgelerinde değerlendirin. Hesap Rulman Arıza Frekansları Hesaplayıcı Rulman geometrisi ve devirden BPFO, BPFI, BSF ve FTF frekanslarını hesaplayın, spektrumda görün. Hesap Titreşim Birim Dönüştürücü Yer değiştirme, hız ve ivme arasında frekansa bağlı dönüşüm; tepe, tepeden tepeye ve RMS. Hesap Kaplin Ayar Toleransları Devre göre izin verilen paralel ve açısal kaçıklığı görün, ölçümünüzü değerlendirin. Hesap Serbest Titreşim Simülatörü: Kütle–Yay–Sönümleyici Tek serbestlik dereceli sistemin doğal frekansını, sönümünü ve serbest titreşim cevabını canlı animasyonla görün. Deney Şaft Orbit Simülatörü İki dik yaklaşım probu sinyalinden şaft merkez hattı yörüngesini (orbit) 1X ve 2X bileşenleriyle çizin; ileri/geri presesyonu görün. Deney Zaman Dalgası ve FFT Spektrum Simülatörü 1X, 2X, 3X, alt senkron bileşen, rulman darbeleri ve gürültüden makine sinyali üretin; zaman dalgası, spektrum, tepe faktörü ve basıklık değerini görün. Deney FFT Pencereleme ve Spektral Sızıntı Deneyi Pencere fonksiyonunun (Hann, Hamming, Flat-top…) genlik hatasını, sızıntıyı ve gürültü bant genişliğini (ENBW) gerçek FFT ile görün. Deney Genlik Modülasyonu ve Yan Bant Simülatörü Taşıyıcı frekansın bir başka frekansla modüle edilmesiyle oluşan yan bantları, zarfı ve dalga şeklini görün; dişli ve rulman teşhisinin temeli. Deney Vuru Frekansı ve Dalga Girişimi Simülatörü Yakın frekanslı iki titreşimin üst üste binmesiyle oluşan vuruyu (beat) görün ve dinleyin; vuru periyodunu ve en yüksek/en düşük genliği hesaplayın. Deney Sesli Sinyal Üreteci ve FFT Spektrumu Üç sinüs tonunu birleştirip dinleyin; zaman dalgası, FFT spektrumu, tepe faktörü ve vuru frekanslarını görün. Deney Balans Ağırlığı Bölme Hesaplayıcı Düzeltme ağırlığı istenen açıya konamıyorsa, iki komşu delik veya kanada bölünecek ağırlıkları hesaplayın. Hesap Kaplin Ayarı Hesaplayıcı: Face-Rim ve Reverse Indicator Komparatör okumalarından kaplindeki kaçıklık ve açısallığı, hareketli makinenin ön ve arka ayaklarındaki şim ve yatay düzeltmeleri hesaplayın. Hesap Mühendislik Birim Dönüştürücü Uzunluk, kuvvet, basınç, güç, enerji, tork, hız, debi, frekans ve sıcaklık birimlerini tek tabloda çevirin. Hesap Plansız Duruş Maliyeti Hesaplayıcı Plansız bir arızanın maliyetini planlı müdahaleyle kendi rakamlarınızla karşılaştırın. Hesap

Çalıştığımız sektörler

Sektörler

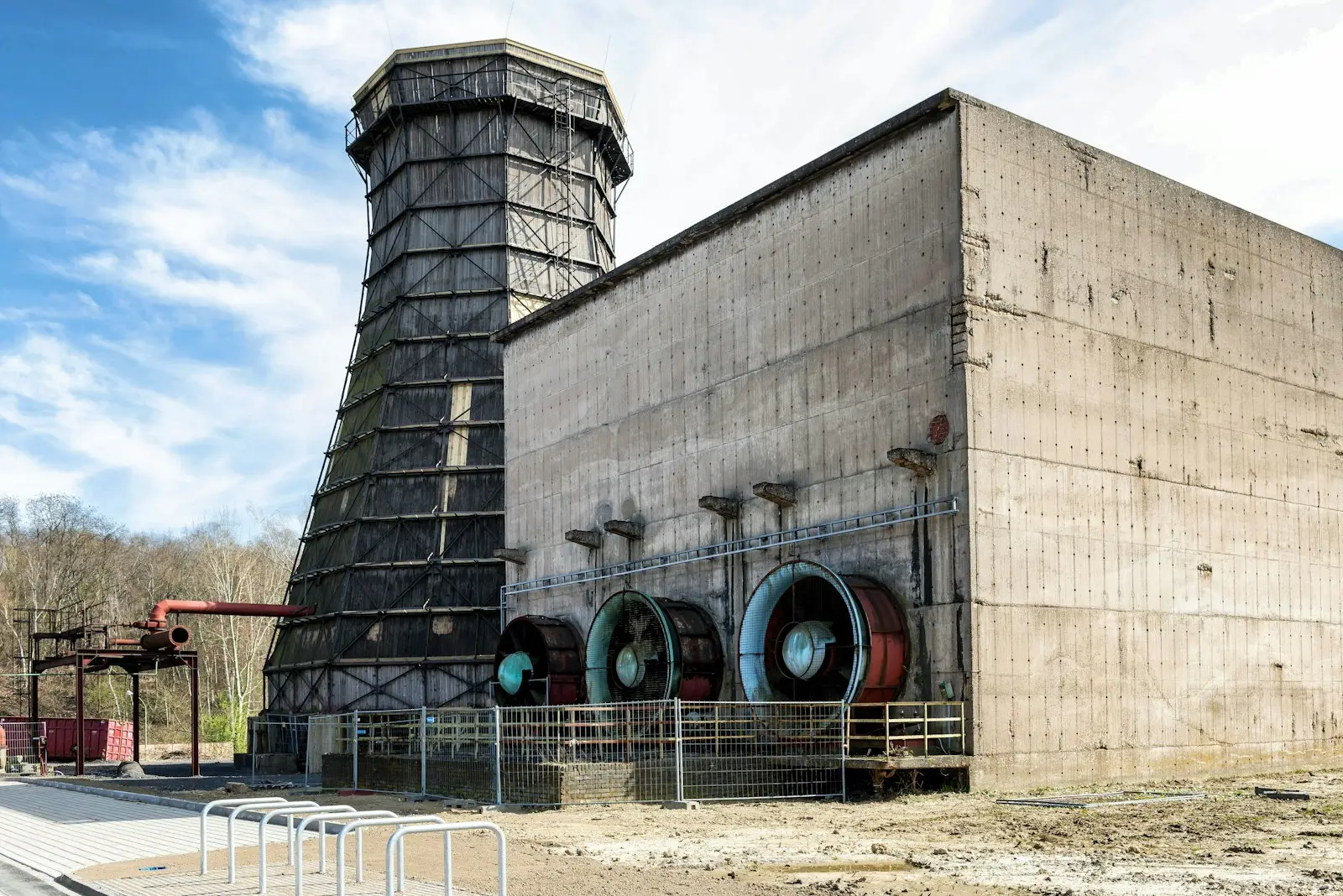

Soğutma kulesinde büyük eksenel fanlar — Wolfgang Weiser · Unsplash License

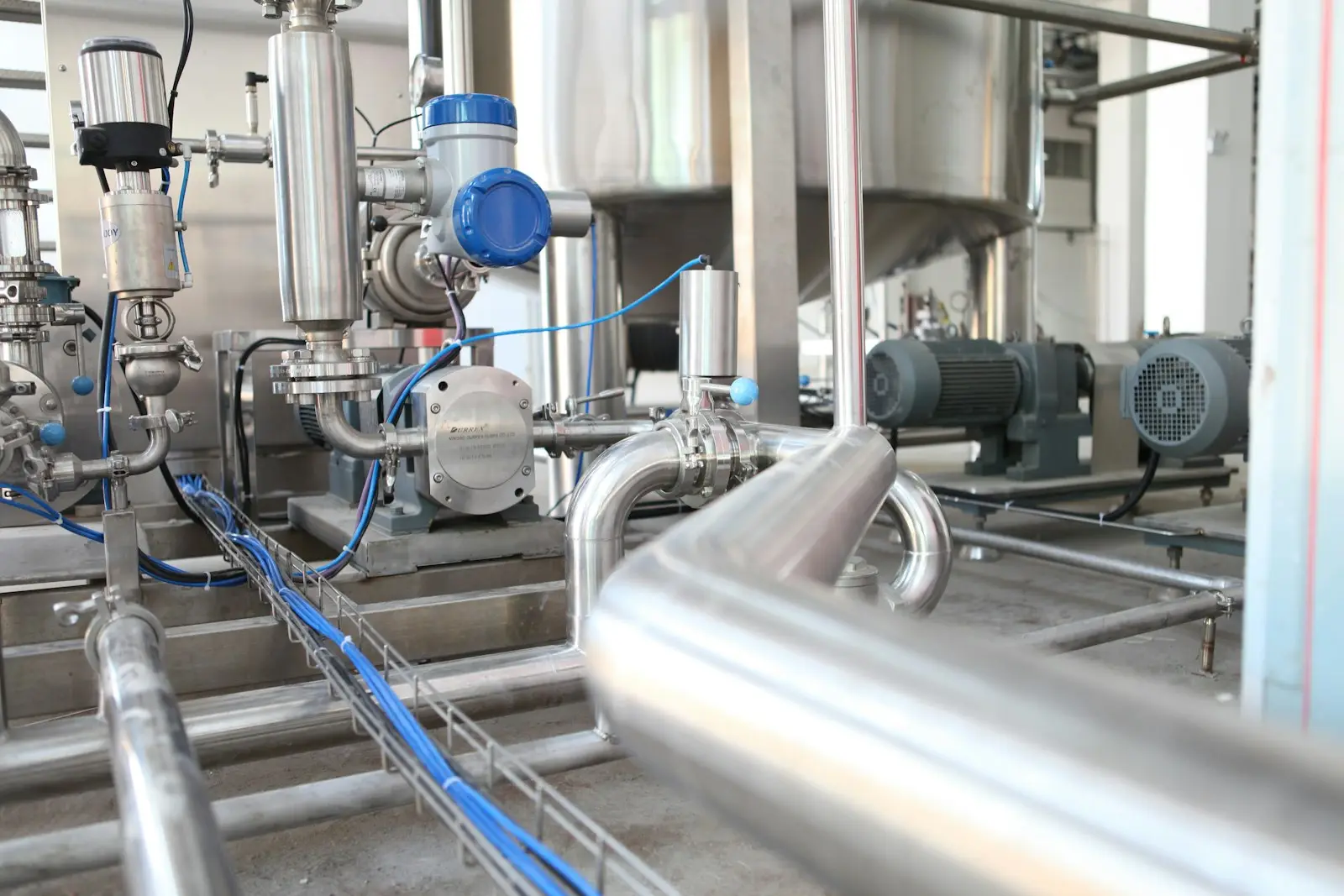

Pompa ve motor grupları bulunan proses tesisi — Crystal Kwok · Unsplash License

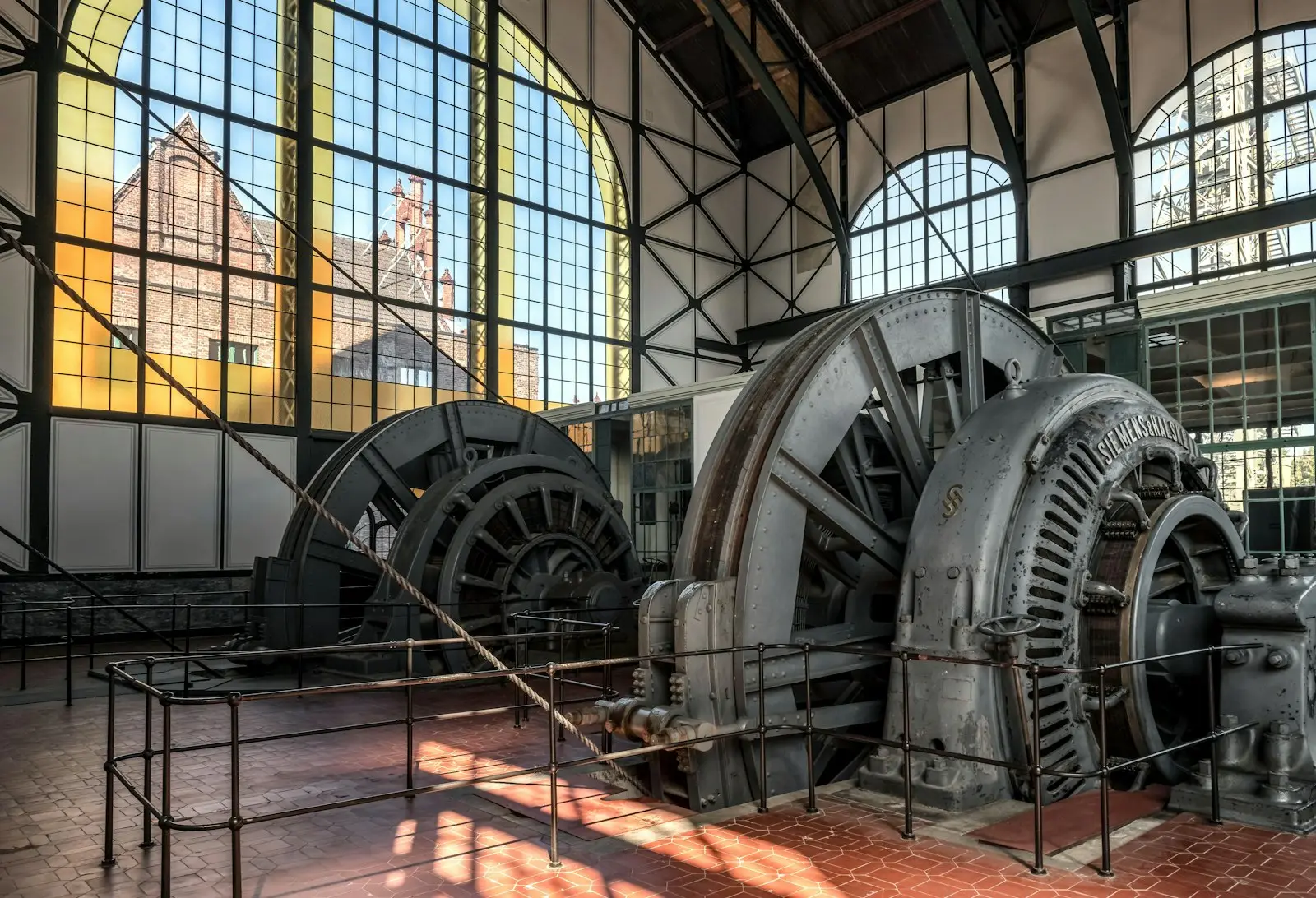

Santral salonunda büyük jeneratör grupları — Wolfgang Weiser · Unsplash License

Çimento ve MadenDeğirmen fanları, separatörler, kırıcılar, klinker soğutma fanları.
Demir-Çelik ve DökümToz toplama fanları, haddehane motorları, redüktörler.
Enerji ÜretimiHES, RES ve termik santrallerde jeneratör, türbin yardımcıları, cebri çekme fanları.
Gıda ve İçecekSeparatörler, dekantörler, santrifüjler, soğutma kompresörleri.
Kâğıt ve AmbalajSilindirler, vakum pompaları, kurutma fanları.
Kimya ve PetrokimyaProses pompaları, karıştırıcılar, kompresörler.
Otomotiv ve Metal İşlemeBoya kabini fanları, CNC iş milleri, hidrolik üniteler.
TekstilKlima santrali fanları, merdaneler, iplik makinesi motorları.
HVAC ve Bina TeknikKlima santralleri, soğutma kuleleri, jet fanlar, otopark fanları.

Sık sorulanlar

Cevabını bulamadığınız soruyu iletişim formundan veya sağ alttaki Apex Asistan'dan sorabilirsiniz.

Yerinde (saha) balans nedir?

Yerinde balans, rotorun yerinden sökülmeden, kendi yatakları üzerinde ve çalışma devrinde dinamik olarak dengelenmesidir. Taşınabilir titreşim analizörü ve faz referans sensörü ile dengesizliğin genliği ve açısı ölçülür, düzeltme ağırlığı hesaplanarak uygun düzleme eklenir veya çıkarılır.

Hangi ekipmanlara saha balansı yapılabilir?

Fanlar ve aspiratörler, pompalar, elektrik motorları, kırıcılar, değirmenler, separatörler, dekantörler, kompresörler, türbin ve jeneratör rotorları, iş milleri ve kasnaklar başta olmak üzere erişilebilir bir düzeltme düzlemi olan neredeyse her döner ekipmana uygulanabilir.

Saha balansı ne kadar sürer?

Tek düzlemli tipik bir fan balansı, ekipmana erişim ve güvenli durdurma-çalıştırma koşullarına bağlı olarak çoğunlukla birkaç saat içinde tamamlanır. Çift düzlem ve büyük rotorlarda süre ön ölçümden sonra netleşir.

Titreşimin nedeninin dengesizlik olduğunu nasıl anlarsınız?

Dengesizlik spektrumda baskın 1X (çalışma frekansı) bileşeni, radyal yönde yüksek ve fazı kararlı bir sinyal olarak görünür. Hizasızlık, mekanik gevşeklik, rezonans ve rulman kusurları farklı imzalar üretir; balans öncesinde bu ayrımı yaparak yanlış düzeltmenin önüne geçeriz.

Kestirimci bakım ile önleyici bakım arasındaki fark nedir?

Önleyici bakım takvime göre yapılır; parça iyi durumda olsa da değiştirilir. Kestirimci bakım ise titreşim, sıcaklık, ultrason ve yağ gibi gerçek durum verilerini izler ve müdahaleyi ihtiyaç ortaya çıktığında planlar. Böylece hem plansız duruşlar hem de gereksiz parça değişimleri azalır.

Raporlarınız hangi standartlara dayanıyor?

Balans kalitesi ISO 21940-11 (eski ISO 1940-1) kalite sınıflarına, makine titreşim şiddeti ise ISO 20816 / ISO 10816 serisi değerlendirme bölgelerine göre raporlanır. Müşteri veya üretici tarafından belirlenmiş özel limitler varsa onlar esas alınır.

Teknik yazılar

Tüm yazılar

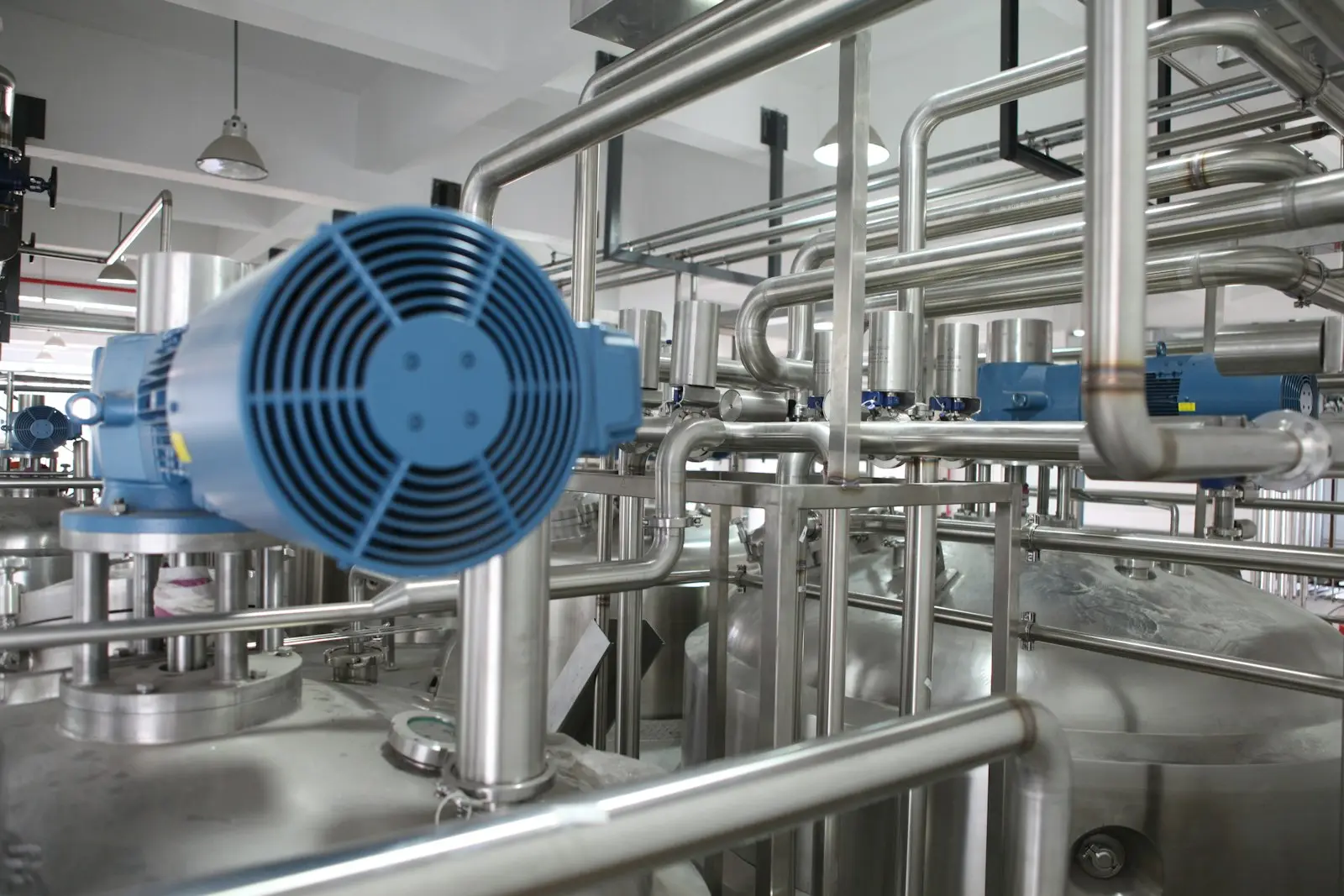

Proses tesisinde paslanmaz borular arasında elektrik motoru

Titreşim Analizi 14 Ekim 2026 3 dk okuma

Rulman Arızası Titreşimde Nasıl Görünür? BPFO, BPFI, BSF ve FTF

Rulman arızalarının titreşim belirtileri, BPFO, BPFI, BSF ve FTF frekanslarının hesabı, zarf (envelope) analizi ve rulman hasarının dört evresi hakkında pratik rehber.

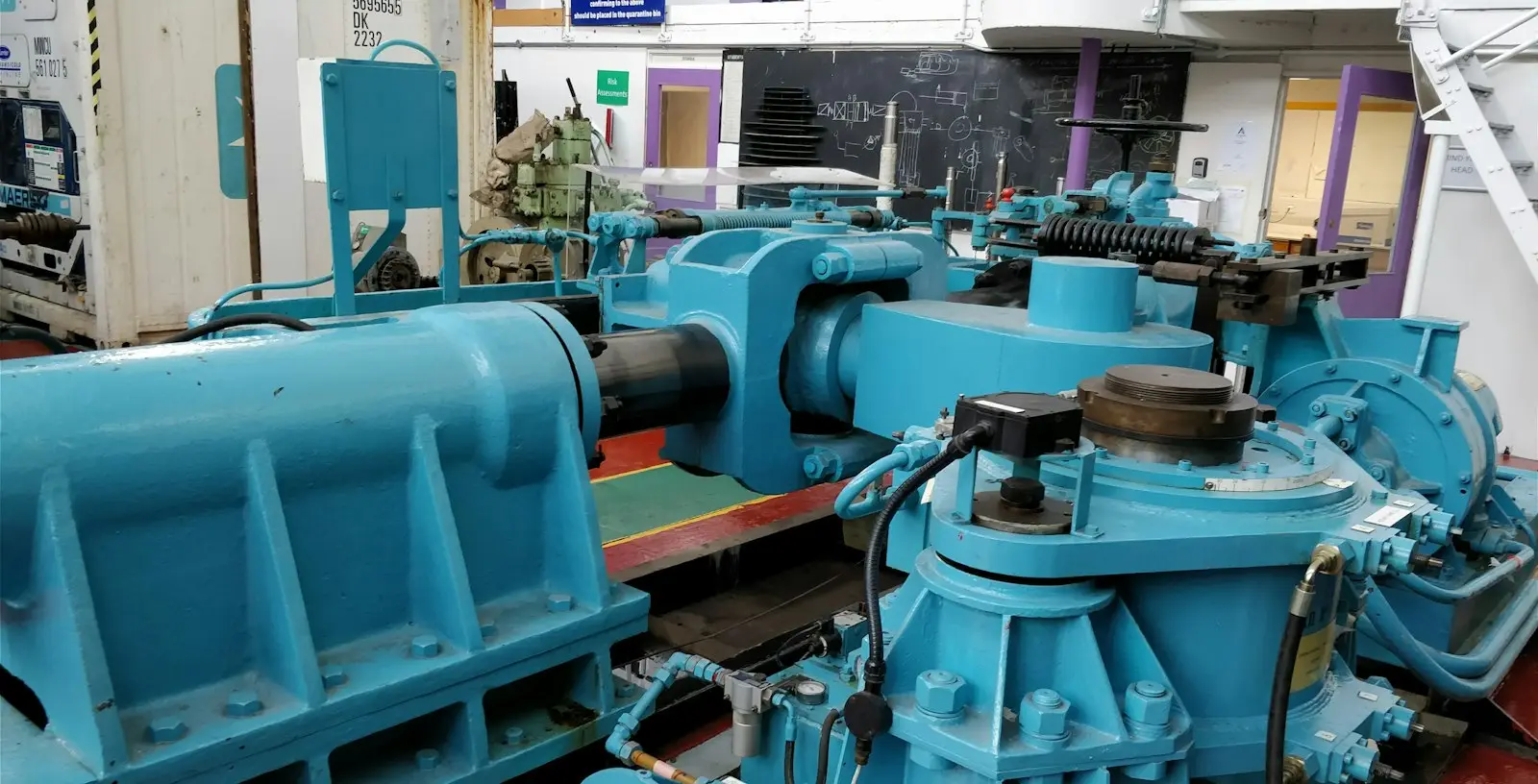

Redüktör ve pompa grubundan oluşan döner ekipman
